价 格 | ¥面议 |
起批量 | ≥1颗 |
产品品牌纳芯微 |

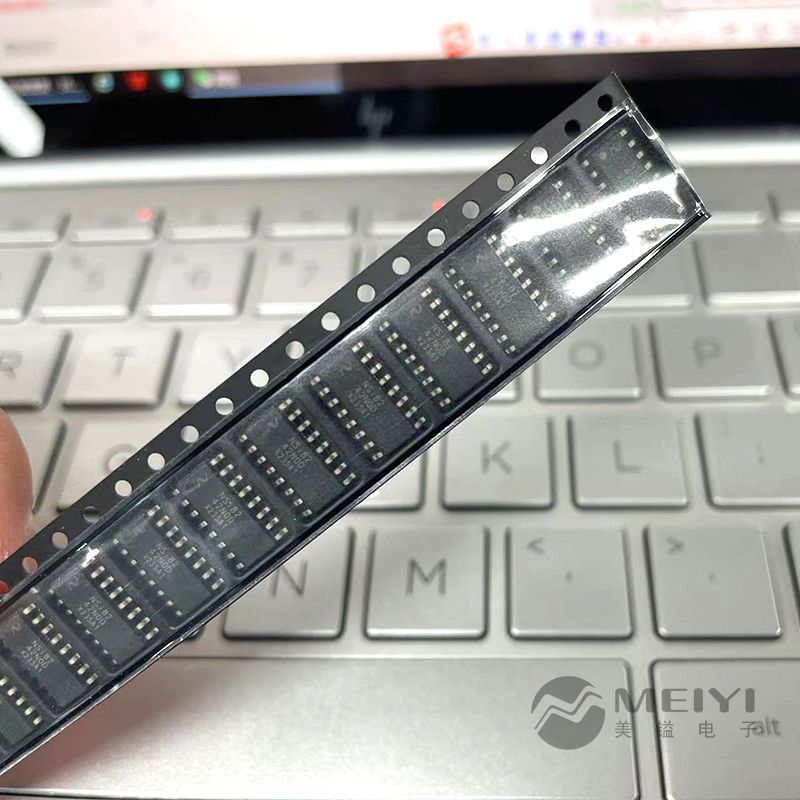

封装形式SOP16 |
发货地址上海市松江区 |
更新日期2023-04-19 |
全国订购热线:13122500018
NSi824x是高可靠性的四通道数字隔离器。此系列产品已通过UL1577安全认证,支持多种绝缘耐压(3kVrms, 3.75kVrms, 5kVrms, 5.7kVrms),同时具有低功耗,高电磁抗扰度和低辐射的特性。产品的数据速率高达150Mbps,共模瞬变抗扰度(CMTI)高达200kV/us。在输入缺失时默认输出电平配置,且提供数字通道方向配置。 此系列器件的宽电源电压范围支持其与大多数数字接口直接连接,易于进行电平转换。优异的系统级别EMC性能提高了使用的可靠性和稳定性。
产品特性
•隔离耐压3000Vrms, 3750Vrms, 5000Vrms, 5700Vrms
•VDE增强型隔离认证
•数据速率DC至150Mbps
•高CMTI:200kV/μs
•芯片级ESD: HBM: ±8kV
•增强的系统级ESD 、EFT、抗浪涌能力
•隔离栅寿命:>60年
•低传播延迟典型值<15ns
•低功耗: 1.5mA/ch (1 Mbps)
•工作温度:-55~125℃
•符合RoHS的封装:SOP16, SSOP16, SOW16, SOWW16
安全认证
• UL1577认证: 1分钟 3kVrms/3.75kVrms/5kVrms/5.7Vrms
• CQC认证:符合GB4943.1-2011
• CSA认证:组件符合5A
• VDE认证:DIN V VDE V 0884-11:2017-1
应用场景
•工业自动化系统
•隔离SPI, RS232, RS485
•通用多通道隔离
•电机控制
